PS/2 Mausadapter (Slotblech)

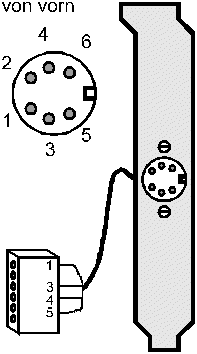

Dieser Adapter wird auf Mainboards für den Anschluß einer PS/2-Maus benötigt:

Zur Aktivierung der PS/2-Maus muß im Bios-Setup älterer Mainboards auf der Seite "BIOS FEATURES SETUP" die Option "PS/2 mouse function control" auf "Enabled" gesetzt werden. Bei aktuellen Mainboards geschieht diese Aktivierung automatisch. Bei Verwendung einer PS/2-Maus wird Interrupt 12 belegt. Pin 2 und 6 des PS/2-Maus-Anschlusses sind nicht belegt. Bei Nichtfunktion sollte man die Belegung des Adapters überprüfen, ob die Zuordung mit der Zeichnung übereinstimmt. Die Farb-Kennzeichnung ist nicht einheitlich; in der Tabelle sind zwei Beispiele angegeben.

PS/2-Maus-Anschluß Belegung Pin Beschreibung Farbe 1 Farbe 2 1 Data rot weiß 2 nicht belegt - - 3 Ground grün schwarz 4 VCC gelb rot 5 Clock blau gelb 6 nicht belegt - -

Die beiden Pins 2 und 6 sind nicht belegt, daher ist der Anschluß des Adapters meistens 5polig ausgelegt. Eventuell ist das Loch für Pin 2 mit einem Plastik-Stift verstopft, der sich in der Regel leicht entfernen läßt. Man könnte natürlich auch Mainboard-seitig das entsprechende Pin mit einer Zange abknipsen, damit sich der Adapter aufstecken läßt. Dies ist natürlich nicht zu favorisieren.
